Intégration avancée Microsoft Teams ↔ Audiocodes SBC ↔ Twilio SIP Trunk : retour d’expérience complet

Dans ce retour d’expérience, je détaille la mise en œuvre d’une architecture Microsoft Teams Direct Routing interconnectée à un SBC Audiocodes Mediant SW (firmware 7.40A.250.265), lui-même relié à un Twilio Elastic SIP Trunk, le tout déployé derrière une infrastructure NAT grand public .

Ce projet, mené en environnement de test, m’a permis de valider l’ensemble des flux signaling + média, d’identifier les points de friction liés à l’interworking SRTP/RTP, et de documenter une configuration complète et reproductible. Architecture technique

Architecture globale Teams ↔ SBC ↔ Twilio (attachment above)

• Microsoft Teams : Direct Routing via TLS 5061

• Audiocodes SBC : Mediant SW 7.40A.250.265, déployé en VM VMware Workstation

• Twilio SIP Trunk : Elastic SIP Trunk via TCP 5060

• NAT : réalisé par la box internet, avec IP publique statique

• Nom de domaine SBC : sbc1.teamscorp.net

Configuration Audiocodes SBC

🔹 Proxy Sets

Nom	Destination	Transport	Keep-Alive
Teams DRPS	Teams PSTN Hub	TLS 5061	SIP OPTIONS (10s)
Twilio	Twilio SIP Trunk	TCP 5060	SIP OPTIONS (10s)

🔹 Media Realms

Nom	Plage RTP	IP Publique (l'IP publique de mon routeur)
Teams DR Media Realm	6000–6399	176.138.147.152
Twilio sip trunk Realm	6400–6799	176.138.147.152

Chaque Media Realm est associé à son IP Group et à son interface SIP.

🔹 SIP Interfaces

Interface	IP Locale	Transport	Port	Media Realm
Teams	192.168.1.220	TLS	5061	Teams DR Media Realm
Twilio	192.168.1.220	TCP	5060	Twilio sip trunk Realm

🔹 Authentification Twilio :

• SIP Account :

  • Username : Admin

  • Mode : Password mis sur le profil Twilio Trunk SIP

  • Application Type : SBC

• Proxy Set Twilio : configuré pour utiliser la table d’Accounts


🔹 Media Security & Interworking

Paramètre	Valeur
Media Security	Enable
Behavior	Preferable
Cipher Suites	All
Interworking SRTP → RTP	Enabled
Interworking RTP → SRTP	Enabled

Le SBC convertit les flux entre Teams (SRTP) et Twilio (RTP) :

• Teams → SBC : RTP/SAVP + a=crypto

• SBC → Twilio : RTP/AVP Je vous met la documentation officielle Audiocodes Twilio (quoique pour moi , cela n'a pas été suffisant pour faire fonctionner l'architecture) lien : Mediant SBC for Twilio Elastic SIP Trunk with Microsoft Teams Enterprise Model Configuration Note


Configuration Twilio Elastic SIP Trunk

Élément	Valeur
Trunk Name	teamscorp.pstn.twilio.com
Origination URI	sip:sbc1.teamscorp.net:5060;transport=TCP
SIP Credentials	Username/password (mode Password)
Secure Trunking	Non
Encryption	Non

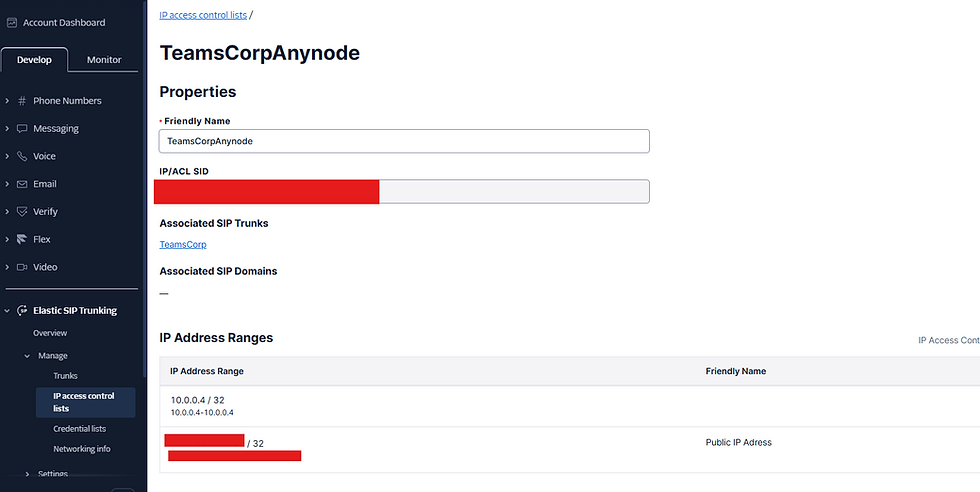

ACL IP autorisées	IP PUBLIQUE DU ROUTEUR/32, 10.0.0.4/32

Tests & Troubleshooting

🔹 Problèmes rencontrés:

I- 403 Forbidden :

•






  Solution après debug : un manque de configuration sur Twilio :




  Après avoir résolu ce souci d'autorisation d'adresse IP publique sur le Trunk SIP , qui parait assez claire, apparait le deuxième problème. II-407 Proxy Authentication Required :




  La solution est un oubli de configuration sur le SBC :




  Le troisième souci est comme suit :

  III- 32010 – No valid active origination URLs found




  Solution : Configuration mal complétée sur le trunk SIP sur la partie origination ( il ne faudra jamais oublier la partie transport , même si cela parait trivial) :




  Après avoi résolu tout les soucis de signalisation SIP entre Teams et Twilio, après le 200OK , je n'arrive pas à entendre le flux RTP des deux cotés.


  IV- Signalisation OK mais aucun flux RTP Outils utilisés pour le troubleshoot :

• Syslog Audiocodes

• SIP Message Log

• Twilio Debugger

• Wireshark


Résolution : NAT + Media Realms + RTP interworking

Le problème principal : le média RTP n’était pas forwardé vers le SBC.

Règles NAT corrigées sur la Bbox

Nom	Protocole	Ports	Destination SBC
media Teams	UDP	6000–6399	192.168.********
media Twilio	UDP	6400–6799	192.168.********

👉 Ces plages couvrent les ports dynamiques choisis par le SBC (ex : 6420), assurant la réception du média.

✅ Résultat final

• Signalisation SIP stable

• Audio bidirectionnel

• Interworking SRTP ↔ RTP fonctionnel :




  Sur le sniff des paquets RTP , nous pouvons voir clairement le port NATé ( qui ne l'était pas au début) depuis la Box vers notre SBC




Leçons apprises

1. Séparer signalisation et média

2. Aligner Media Realms ↔ NAT

3. Activer SRTP ↔ RTP interworking

4. Traiter les erreurs dans l’ordre

5. Sniffer, analyser, isoler
